Узел перелома вездехода из шаровых
Автор
Тема: Узлы поворота для вездеходов переломок. (Прочитано 48942 раз)
0 Пользователей и 1 Гость просматривают эту тему.
вот в результате просмотров тем повстречались следующие узлы перелома.и все они эксплуатируются успешно.так в чём их плюсы и минусы?
« Последнее редактирование: Июль 26, 2015, 13:17:59 pm от Юрий. »
вотещё! пожалуйста добавляйте варианты может кому то в деревнях один из вариантов пригодится!
« Последнее редактирование: Октябрь 26, 2010, 20:22:29 pm от Алeксaндp Коньшин »
Вячеслав, а почему они спорные , здесь на фото они все работают ,все темы я читал об этих переломках .Единственно это был спор о Самурае
вот это
это с япошки какой то
здесь был спор о трёх точках крепления
« Последнее редактирование: Октябрь 26, 2010, 20:22:15 pm от Алeксaндp Коньшин »
просто когда я приводил доводы по поводу этих узлов- среди участников возникали разногласия по поводу их жизнестойкости! :smiley:но это не только тема для споров но и отдельная тема вообще о переломных узлах.
но это не только тема для споров но и отдельная тема вообще о переломных узлах.
Cомнений нет , а как же без споров только в них рождается истина. А себе ещё не выбрал , или с УАЗа передумал.
на этот лёгкий буду ставить попроще -не совмещённый. а на базе газика 69-посмотрим может и “от Увата “воткну! :wink:как думаешь дядя Юра?
Вячеслав , а что думать дёшево и зло , тем более у тебя веса будет по менее . Для меня был бы приемлимый вариант ,хотя в оконцовке выбора варианта тебе решать , сам знаешь по месту видней.
ладно пусть и другие мастера выскажутся!
А что тут думать? Из узлов, где кардан под шарниром проходит, самый простое – это сделать шарнир из подходящего по прочности кардана. Недостаток у таких шарниров – при опрокидывании можно сломать кардан заднего моста. Только это ещё надо умудриться опрокинуться.
Из шарниров, где вал по центру проходит проще всего сделать из поворотного кулака УАЗ. Недостатки – относительно большой вес (около 25 кг в сборе) и нужны токарные работы. Зато не сломаешь при опрокидывании и за счёт заводского наклона шкворней вездеходом легче управлять.
на этот лёгкий буду ставить попроще -не совмещённый. а на базе газика 69-посмотрим может и “от Увата “воткну! :wink:как думаешь дядя Юра?
гы, мой узелок. подробности нужны?
на этот лёгкий буду ставить попроще -не совмещённый. а на базе газика 69-посмотрим может и “от Увата “воткну! :wink:как думаешь дядя Юра?
гы, мой узелок. подробности нужны?про узел я читал(не только фотки смотрю)а вот передний кардан он что на подвесном подшипнике висит или жёстко закреплён?
про узел я читал(не только фотки смотрю)а вот передний кардан он что на подвесном подшипнике висит или жёстко закреплён?
передний кардан в первом варианте висел на фланце моста и подвесном(между фланцами была звезда),
а во втором варианте на фланце моста и переднем фланце раздатки, второй кардан на заднем фланце раздатки и подвесном.
всё понял тебя Алексей!ну господа кто ещё внесёт свой вклад фотографиями о переломных узлах?
Всем привет,озадачили вы меня что уазовский кулак слабоват для узла перелома,а рама уже готова,посмотрел я на нее и сегодня родилась
вот такая идея.
Шаровая жигулевская, и к этому хозяйству растяжки к раме.Думаю что проблемма обрыва нижнего пальца(шкворня) будет решена.
Дорожного просвета у меня хватит ,камеры будут т150.
я бы вместо жигулевских шаровых изпользовал от соболя там шаровая крупней масивней и также на 3 болтах крепиться
господа кто ещё внесёт свой вклад фотографиями о переломных узлах?
Судя по датам, наверно уже не актуально, но может кому пригодится (см фото )
кстати, шаровые жигулёвские, на этом узле работают прекрасно. Подтверждено
тремя годами эксплуатации, в кузове возил до 500 кг.
« Последнее редактирование: Март 14, 2012, 19:34:16 pm от Professor »
Что то подобное
только
без поворотного шарнира, перекос полурам компенсируется реактивной тягой.
фоткам реально больше 4-х лет, этот вездеход, когда я его видел в первый раз был на камерах и с двигателем ЗиД 4,5
Такой
« Последнее редактирование: Март 30, 2015, 16:04:55 pm от admin »
« Последнее редактирование: Март 30, 2015, 15:17:19 pm от Сергеи 29 »
За основу взят швеллер , ступица Уаз , граната в подвесном Ваз. Центр гранаты ровно по шаровым , длина вала при повороте и качаниях не меняется и проходит через центр ступицы , не задевая края , у моста крестовина . Шаровые разнесёны на 40 см.
« Последнее редактирование: Март 30, 2015, 16:03:42 pm от Сергеи 29 »
Источник
Автор
Тема: Оцените узел перелома. (Прочитано 6794 раз)
0 Пользователей и 1 Гость просматривают эту тему.
Доброго времени суток всем.
Строю переломку.
Прошу оценить узел перелома. Старался по максимуму использовать стандартные детали. Из нестандарта только шлицевой вал (можно сделать или из куска кардана или из хвостовика РЗМ ваз). Ну и скользящую вилку шлифануть под подшипник. Обилие металлических гнутых и резаных деталей обусловленно наличием лазерной резки и гибки под боком.
Красиво, но ШРУС промвала можно заранее выкинуть. У него угол поворота мал и сам он слабоват.
У меня было две нивы и шнива. Ломались кпп дифы в мостах и полуоси. Но только не промвал. Правда он там на практически нулевом угле работает. Эти же шарниры применяются сейчас и в карданах ваз.
Насчет угла я честно и не думал, думал там канавки от оковскогошруса. Судя углам карданов ваз с такими шарнирами, градусов 30 там должно быть…
amatiel, Верь специалисту.
amatiel, Я обжегся на этом шрусе. Юрич писал мне, что угол не более 4 градусов, а для нормальной работы не более 1,5 градуса.
Сюда лучше поставить наружный шрус от 08 и вал не нужен, если от нее же ступицу и подшипник применить.
« Последнее редактирование: Август 12, 2016, 16:01:10 от Yukko »
amatiel, Павел какие мосты и колеса планируешь? По узлу, я бы сразу выкинул этот шрус и палку привода если ТС будет превышать массу 800 кг
Конструктив перелома очень похож на Тром 8-го.Штука надежная,Шрус сразу выкинь и поставь крестовину обычную от Уазика,ну или нивы,что по душе.
Я похоже один заметил что шаровые друг на друга смотрят, между тем конусная посадка по глубине несколько призвольная сама по себе, может как не влезть вообще, так и потребовать прокладок.
Я похоже один заметил что шаровые друг на друга смотрят, между тем конусная посадка по глубине несколько призвольная сама по себе, может как не влезть вообще, так и потребовать прокладок.
Да нет. Я так же делал на шаровых. Нормально сходиться всё. Видимо, конус шаровых опор довольно точно выдерживается в размере.. ссылка
« Последнее редактирование: Август 12, 2016, 19:45:28 от leon10010 »
amatiel,
Слабое место – узел крепления цапфы, на которую одевается втулка камазовская, к раме задней секции.
Цапфу нужно удлинять чтоб она заходила внутрь задней секции и крепилась не в одной а в двух разнесенных точках.
Если машина легкая, то работать будет и с таким конструктивом.
Огромное спасибо за комментарии!
Со шрусом все ясно. По шлицам на эту палку сядет Оковский наружный.
Цапфа с одной точкой крепления даже на чертеже выглядит неестественно, но все же плита 10мм и труба со стенкой 7мм понадежней уазовской цапфы будет. Да и заклинило меня на этой конфигурации))
Вес аппарата – 700-800кг, мосты уаз колхозы, колеса ВИ-3 или подобные, стационарник 15лс, вариатор каюр, КПП ока.
Как оптимальнее изготовить сварной узел. Проварить в сборе – отжечь (или дробеструйка?) – пескоструйка-проточка по подшипники на координатке?
Как оптимальнее изготовить сварной узел. Проварить в сборе – отжечь (или дробеструйка?) – пескоструйка-проточка по подшипники на координатке?
Сложный узел получился. Надо к простоте стремиться. А так при таких швах он сам отожжётся. После сварки только быстро не студить.
leon10010,
Я и стремлюсь. По максимуму использовать заводские детали. А то что оригинальное, чтобы было надежным и сделано 1 раз.
Источник
Автор
Тема: Шарнир для переломки (Прочитано 11056 раз)
0 Пользователей и 1 Гость просматривают эту тему.
Nitro, Подумай над простейшем узлом для переломки.
Вечера всем. Такое ощущение, что сегодня тяпница, затихарились многие.
Ну что, слабаки и толстухи!!!!!! А чем вас всех не устраивает узел от уазика? много же всего было настроено!!!!!!
Кто могЁт сказать, и даже привести примеры машинок, на которых стоят подобные узлы???? Желательно самодельные, Витязей и прочую подобную технику я на военной кафедре изучал, правда очень вскользь но между извилин запало!!!!!!
Среди достоинств уазкиного узла только то, что он позволяет передать значительный момент.
Лет 10-11 назад я думал про такой узел, недостатком уазовского кулака вижу то, что у него есть наклон оси шаровых, из-за этого будет подлом задней тележки в неблагоприятную сторону.
Что я думал – взять два куска водопроводной трубы ДУ125, сварить пластинки на домики подж шаровые или под упорные подшипники
Вот чем вас подобный узел не устраивает???
Пластинки из трёшки, максимум 4 мм. Водопроводная тнруба с толщиной стенки 5-5,5 мм. Узел хрен изнасилуешь
Угол наклона шкворня/оси шаровых нулевой вот и фсио!!!!!
Меня не устраивает такой узел перелома. На вид хлипкий, центр крестовины кардана вынесен далеко за центр перелома.
Считаю главной задачей перелома:
– надежность конструкции, превышающей нагрузку в постоянном режиме в 10 раз бОльшую
– уменьшение общей длины переломного механизма
– максимально возможный разнос шаровых по вертикали
« Последнее редактирование: Ноябрь 28, 2015, 11:29:37 от Demantoid »
А что мешает усилить его и задать нужные свойства? Главное это шарнир под передачу большого момента, а вся обвязка это мелочи. Надо взять в руки шарнир и я могу начертить узел под изготовление.
А что мешает усилить его и задать нужные свойства? Главное это шарнир под передачу большого момента, а вся обвязка это мелочи. Надо взять в руки шарнир и я могу начертить узел под изготовление.
Ерунда это – усиливать что-то. Можно тогда взять иголку и усилить её до состояния ломика.
Надо новый механизм, лучше было бы из доступных деталей и без токарки. Предлагаю посмотреть в сторону гидроцилиндров в качестве трубы. Толщина там хорошая, внутри все ровно. Надо посмотреть какие цилиндры подходят под какой подшипник. Отсюда и плясать.
Без токарки не обойдёшься, всё равно нужно как-то центрировать и фиксировать подшипник. Я дал картинку как идею, именно так можно воплотить узел. Недостаточна мощность – возьми пластинки 8 мм, полно фирм где делают плазменный или лазерный раскрой до 8-12 мм.
Да, с таким настроением ты слона не продашь!!!!!! Демантоид отказывается строить переломку!!!!!
Один негативный отзыв есть есть что-то позитивное у людей????
Без токарки не обойдёшься, всё равно нужно как-то центрировать и фиксировать подшипник. Я дал картинку как идею, именно так можно воплотить узел. Недостаточна мощность – возьми пластинки 8 мм, полно фирм где делают плазменный или лазерный раскрой до 8-12 мм.
Я лишь выразил мнение, что интересно было бы обойтись без токарки. Не для себя, для всех.
Да, с таким настроением ты слона не продашь!!!!!! Демантоид отказывается строить переломку!!!!!
Так и не собираюсь продавать узлы перелома. Я не барыжничаю, наверное отстал от жизни.
А переломку сделать хочу.
Один негативный отзыв есть есть что-то позитивное у людей????
Есть позитивное! Сварка там красивая.
Nitro, Ещё надо поворот вдоль оси сделать, вторая степень свободы. На уазкином кулаке уже есть как бы врождённая.
у меня такой же аппарат есть, ничего сложного
поворот делается в двух плоскостях. первый шарнир к первой лодке фиксируется, задний может проворачиваться. можно даже гидравлику поставить на отклонение
Вот чем вас подобный узел не устраивает???
Поворот на ШС ?
как ступица крепиться, невидно ни каких отверстий, она же используеться для продольного вращения полурам ?
И подшипники там должны быть мощнее уазовских
Как изготовить такой узел без сварки, токарки, кондуктора, гибочного, лазера …. ?
ШС отметаем сразу. гибка – 4 детали, токарка – примерно 5-6 деталей, 3 подшипника, валы усиленные под вилки ГАЗ-53.
если делать такой узел, то надо сразу партию штук из 10. гибка будет дешевле – за одну наладку линеек.
на фотографиях показан вариант изготовления поворотного кулака для внедорожника массой под 2-3 тонны. можно взять за идею такой узел и сделать что-то подобное под задачи. я не говорю что надо делать как на фотографии, я предлагаю продумать сам принцип.
подшипники надо не обслуживаемые ставить. с ЩС секса много
Источник
При постройке караката с ломающей рамой, возникла необходимость сделать узел соединяющий две полурамы и внутри которого был бы расположен механизм передающий вращение на кардан заднего моста.
Встал вопрос делать полностью самодельный узел, либо использовать готовый узел от серийно выпускающейся техники,.
Свой выбор я сделал на втором варианте в виду меньших трудозатрат и потому, что на глаза мне попался поворотный кулак от Уаза, с конструкцией которого я был не плохо знаком.
Было принято решение заменить ШРУС Уаза на наружный ШРУС от ам “Нива” по следующим причинам:
1.Большой вес Уазовского ШРУСА.
2.Большие потери на трение.
3.Низкое качество.
Почему ШРУС от Нивы?
Просто был под рукой, но можно использовать и от ВАЗ-09 или….
ШРУС работает при большем угле излома чем крестовины и каракат можно сделать очень маневренным, что очень важно при передвижении по лесу.
В качестве донора взят поворотный кулак Уаз в сборе со ступицей.
Последовательность действий :

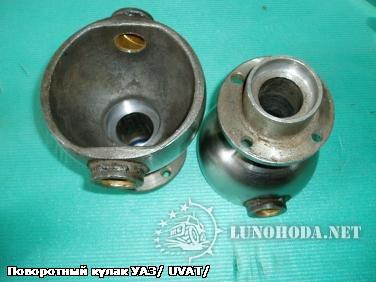

1. Полная разборка поворотного кулака.
2. Промеряем шейку шара, чтобы выяснить толщину стенки после проточки посадочного под внутренний подшипник, посадочное точится в месте расположения упорной шайбы Уазовского ШРУСА, инструменты штанген и металлическая линейка.
Варианты подшипников:4725 или 5225 шариковые закрытого типа.
Посадочное под второй подшипник шара точится в месте расположения сальника, подшипник 5225 шариковый закрытого типа.
Между подшипниками ставится распорная втулка выточенная из трубы подходящего размера.
Варианты подшипников:4725 или 5225 шариковые закрытого типа.
Посадочное под второй подшипник шара точится в месте расположения сальника, подшипник 5225 шариковый закрытого типа.
Между подшипниками ставится распорная втулка выточенная из трубы подходящего размера.

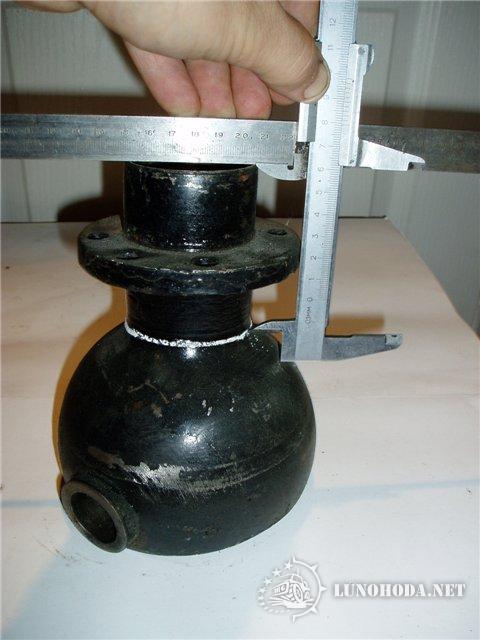

4. делаем заготовку вала из хвостовика заднего моста Ваз, предварительно срезаем зубья шестерни болгаркой, чтобы облегчить работу токарю, протачиваем вал диаметром 25мм.
Надеваем на вал фланец под кардан и отмеряем от заднего торца фланца до конца вала 110 мм, лишнее(обычно 15мм тела вала) отрезаем болгаркой.
На заднем торце вала снимаем фаску под сварной шов.
Вставляем вав корпус гранаты и очень аккуратно провариваем внутри, можно предварительно прогреть заготовку.
Внутренний шов не должен выступать в полость гранаты, иначе не встанет сепаратор!
В корпусе гранаты с снаружи также снята фаска, аккуратно провариваем.
После охлаждения заготовки собираем гранату.

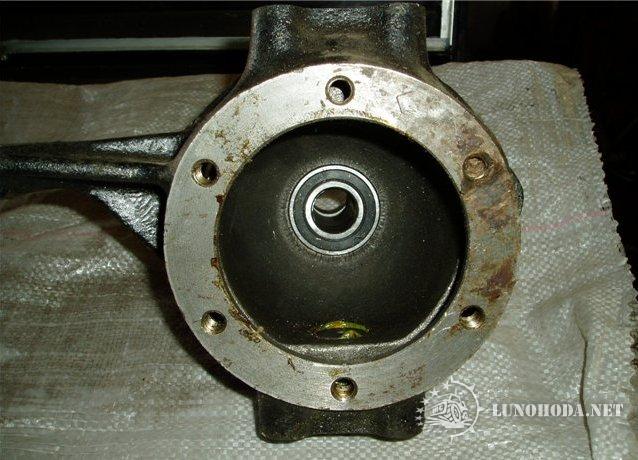

5.Точим посадочные под подшипники в корпусе шара.
Забиваем внутренний подшипник, вставляем распорную втулку и забиваем наружный подшипник.

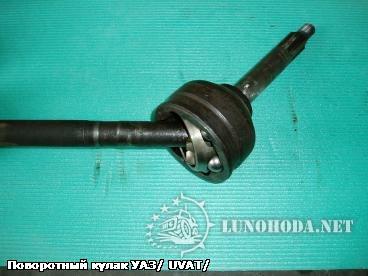

Вставляем Нивовскую гранату в подшипники и собираем поворотный кулак.

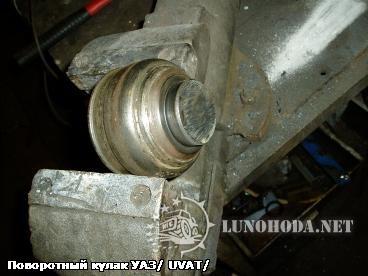

6. Берём корпус трещётки и протачиваем в нём посадочное под 2 шариковых подшипника закрытого типа размерностью 2562., с внутренней стороны оставляем упорный буртик для подшипников, а снаружи подшипники фиксируются колпаком ступицы(корпуса трещётки) в котором просверлено отверстие диаметром по посадочному месту под сальник фланца заднего моста.
7. Подбираем палку ШРУСА диаметром 25мм(соединяет внутреннею и наружную гранаты на Ниве), снимаем с неё стопорные кольца, промеряем необходимую длину и обрезаем, на внешнюю часть на сварку садим предварительно проточенный фланец заднего моста к которому будет прикручиваться задний кардан.

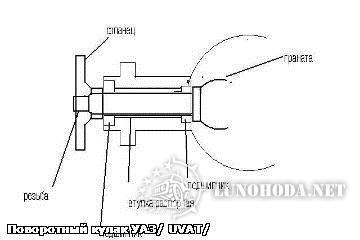

Деталировка:
Узел в сборе:
Угол излома:

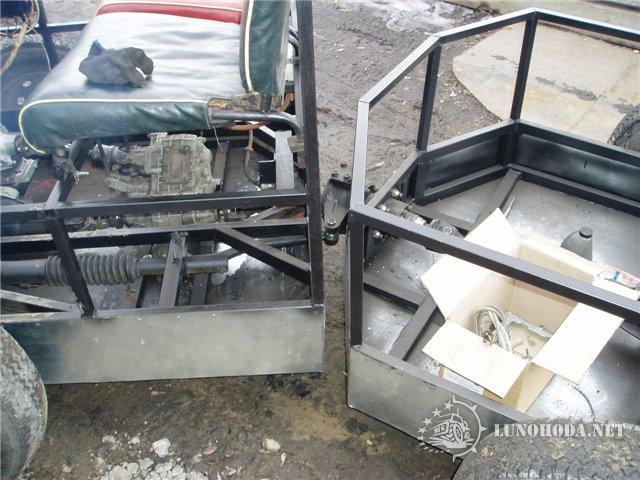

Работа узла на каракате:
Дублирую фото.
Источник
Встал вопрос делать полностью самодельный узел, либо использовать готовый узел от серийно выпускающейся техники.
Свой выбор я остановил на втором варианте в виду меньших трудозатрат и потому, что на глаза мне попался поворотный кулак от Уаза, с конструкцией которого я был не плохо знаком.
Было принято решение заменить ШРУС Уаза на наружный ШРУС от ам “Нива” по следующим причинам:
1. Большой вес уазовского ШРУСа.
2. Большие потери на трение.
3. Низкое качество.
Почему ШРУС от Нивы?
Просто был под рукой, но можно использовать от ВАЗ-09 и т.п.
ШРУС работает при большем угле излома, чем крестовины и каракат можно сделать очень маневренным, что очень важно при передвижении по лесу.
В качестве донора взят поворотный кулак Уаз в сборе со ступицей.
Последовательность действий:

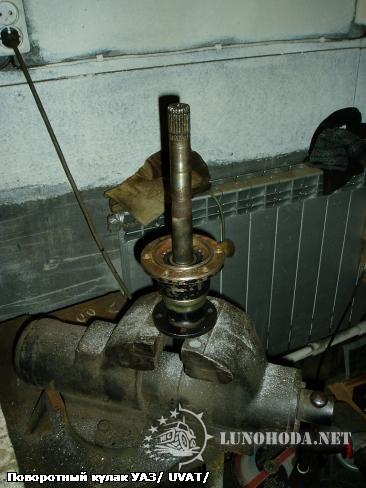

1. Полностью разбираем поворотный кулак УАЗ.

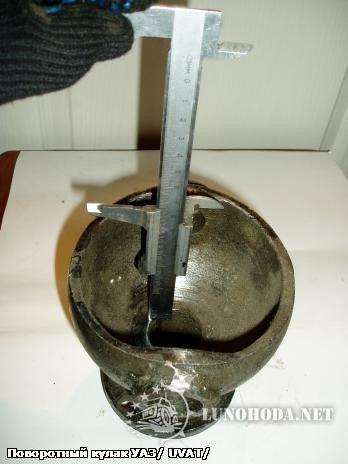

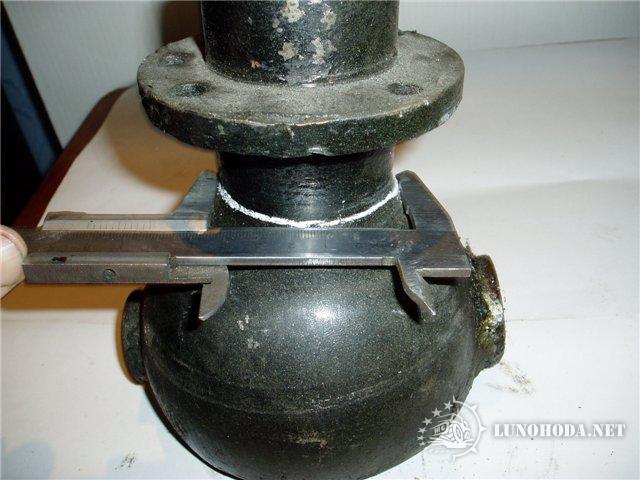

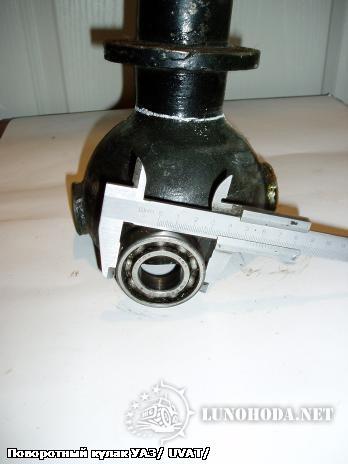

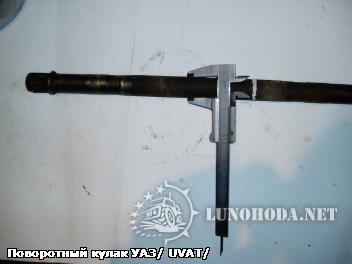

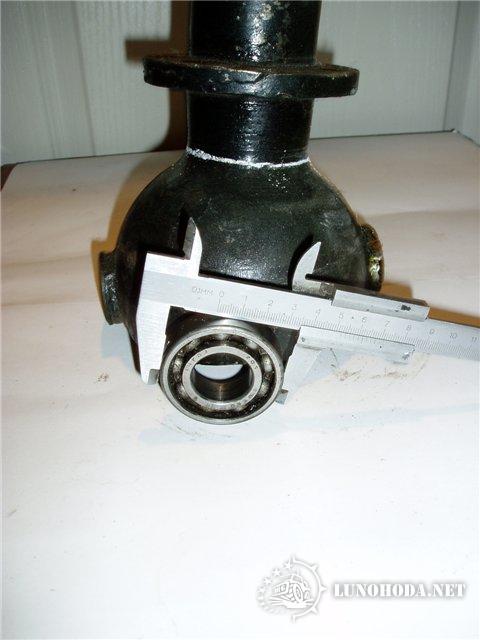

2. Промеряем шейку шара, чтобы выяснить толщину стенки после проточки посадочного под внутренний подшипник, посадочное точится в месте расположения упорной шайбы уазовского ШРУСА (инструменты: штангенциркуль и металлическая линейка).
Варианты подшипников: шариковые закрытого типа №180105 (4725 мм) или №180205 (5225 мм).

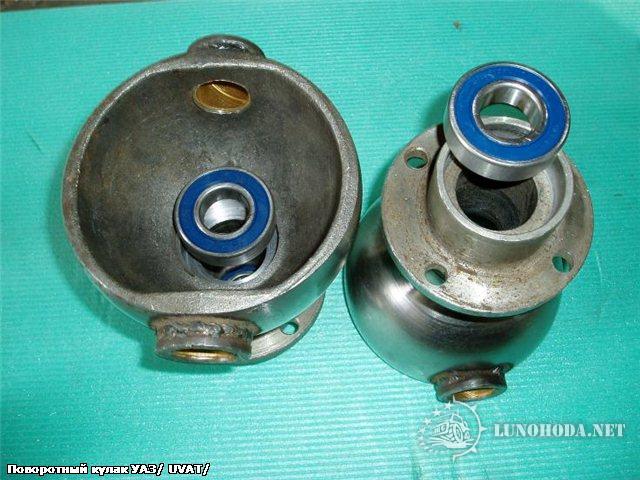

Посадочное под второй подшипник шара точится в месте расположения сальника, подшипник шариковый закрытого типа № 180205 (5225 мм).
Между подшипниками ставится распорная втулка выточенная из трубы подходящего размера.

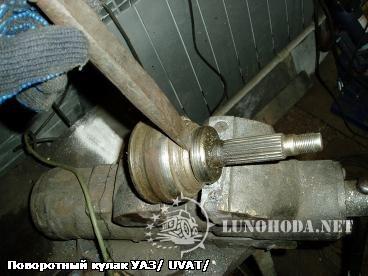

3. Сбиваем шайбу с гранаты Нива, болгаркой отрезаем шлицевую часть и сверлим в гранате отверстие диаметром 25 мм.
4. Делаем заготовку вала из хвостовика заднего моста Ваз, предварительно срезаем зубья шестерни болгаркой, чтобы облегчить работу токарю, протачиваем вал диаметром 25мм.

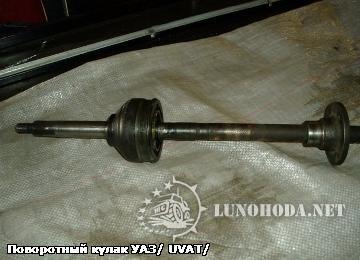

5. Надеваем на вал фланец под кардан и отмеряем от заднего торца фланца до конца вала 110 мм, лишнее (обычно 15 мм тела вала) отрезаем болгаркой.
На заднем торце вала снимаем фаску под сварной шов.
Вставляем вал в корпус гранаты и очень аккуратно провариваем внутри, можно предварительно прогреть заготовку.
Внутренний шов не должен выступать в полость гранаты, иначе не встанет сепаратор!
В корпусе гранаты снаружи также снята фаска, аккуратно провариваем.
После охлаждения заготовки собираем гранату.

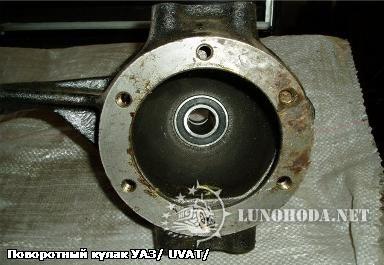

6. Забиваем внутренний подшипник, вставляем распорную втулку и забиваем наружный подшипник.
Вставляем нивскую гранату в подшипники и собираем поворотный кулак.

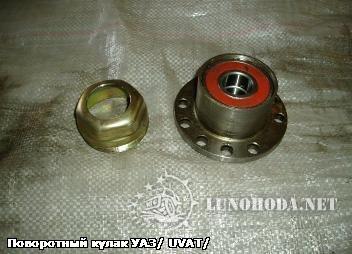

7. Берём корпус трещётки и протачиваем в нём посадочное под два шариковых подшипника закрытого типа №180305 (6225 мм). С внутренней стороны оставляем упорный буртик для подшипников, а снаружи подшипники фиксируются колпаком ступицы (корпуса трещётки), в котором просверлено отверстие диаметром по посадочному месту под сальник фланца заднего моста.
8. Подбираем палку ШРУСа диаметром 25мм (соединяет внутреннюю и наружную гранаты на Ниве), снимаем с неё стопорные кольца, промеряем необходимую длину и обрезаем, на внешнюю часть привариваем предварительно проточенный фланец заднего моста, к которому будет прикручиваться задний кардан.
Поворотный кулак в сборе

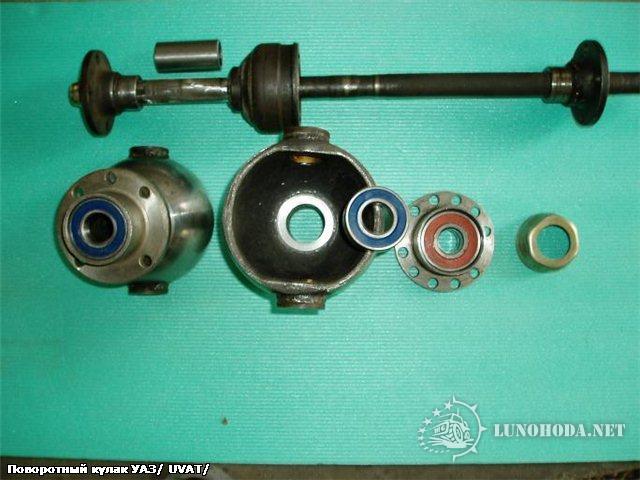

Деталировка
Оригинал статьи можно посмотреть ТУТ
