Узел перелома караката

При постройке караката с ломающей рамой, возникла необходимость сделать узел соединяющий две полурамы и внутри которого был бы расположен механизм передающий вращение на кардан заднего моста.

Встал вопрос делать полностью самодельный узел, либо использовать готовый узел от серийно выпускающейся техники,.

Свой выбор я сделал на втором варианте в виду меньших трудозатрат и потому, что на глаза мне попался поворотный кулак от Уаза, с конструкцией которого я был не плохо знаком.

Было принято решение заменить ШРУС Уаза на наружный ШРУС от ам “Нива” по следующим причинам:

1.Большой вес Уазовского ШРУСА.

2.Большие потери на трение.

3.Низкое качество.

Почему ШРУС от Нивы?

Просто был под рукой, но можно использовать и от ВАЗ-09 или….

ШРУС работает при большем угле излома чем крестовины и каракат можно сделать очень маневренным, что очень важно при передвижении по лесу.

В качестве донора взят поворотный кулак Уаз в сборе со ступицей.

Последовательность действий :

1. Полная разборка поворотного кулака.

2. Промеряем шейку шара, чтобы выяснить толщину стенки после проточки посадочного под внутренний подшипник, посадочное точится в месте расположения упорной шайбы Уазовского ШРУСА, инструменты штанген и металлическая линейка.

Варианты подшипников:4725 или 5225 шариковые закрытого типа.

Посадочное под второй подшипник шара точится в месте расположения сальника, подшипник 5225 шариковый закрытого типа.

Между подшипниками ставится распорная втулка выточенная из трубы подходящего размера.

Варианты подшипников:4725 или 5225 шариковые закрытого типа.

Посадочное под второй подшипник шара точится в месте расположения сальника, подшипник 5225 шариковый закрытого типа.

Между подшипниками ставится распорная втулка выточенная из трубы подходящего размера.

4. делаем заготовку вала из хвостовика заднего моста Ваз, предварительно срезаем зубья шестерни болгаркой, чтобы облегчить работу токарю, протачиваем вал диаметром 25мм.

Надеваем на вал фланец под кардан и отмеряем от заднего торца фланца до конца вала 110 мм, лишнее(обычно 15мм тела вала) отрезаем болгаркой.

На заднем торце вала снимаем фаску под сварной шов.

Вставляем вав корпус гранаты и очень аккуратно провариваем внутри, можно предварительно прогреть заготовку.

Внутренний шов не должен выступать в полость гранаты, иначе не встанет сепаратор!

В корпусе гранаты с снаружи также снята фаска, аккуратно провариваем.

После охлаждения заготовки собираем гранату.

5.Точим посадочные под подшипники в корпусе шара.

Забиваем внутренний подшипник, вставляем распорную втулку и забиваем наружный подшипник.

Вставляем Нивовскую гранату в подшипники и собираем поворотный кулак.

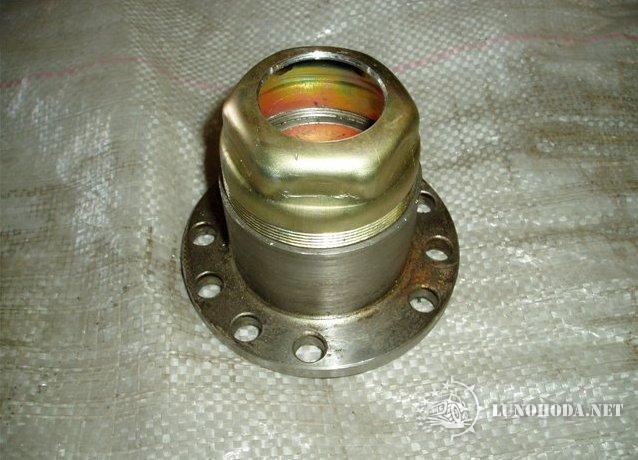

6. Берём корпус трещётки и протачиваем в нём посадочное под 2 шариковых подшипника закрытого типа размерностью 2562., с внутренней стороны оставляем упорный буртик для подшипников, а снаружи подшипники фиксируются колпаком ступицы(корпуса трещётки) в котором просверлено отверстие диаметром по посадочному месту под сальник фланца заднего моста.

7. Подбираем палку ШРУСА диаметром 25мм(соединяет внутреннею и наружную гранаты на Ниве), снимаем с неё стопорные кольца, промеряем необходимую длину и обрезаем, на внешнюю часть на сварку садим предварительно проточенный фланец заднего моста к которому будет прикручиваться задний кардан.

Деталировка:

Узел в сборе:

Угол излома:

Работа узла на каракате:

Дублирую фото.

2019г.
