АТЛАС
ШАБАН
И.Ю.КАЕМ
переломовВ А С А Р Т А Н
лодыжек
uux лечение
Атлас
переломов
лодыжек uux лечение
А.Н. ШАБАНОВ,
И.Ю. КАЕМ,
В.А. САРТАН
ИЗ Д А Т Е Л Ь С Т В О « М Е Д И Ц И Н А »
МО С К В А – 1972
616.728.48-001.513(084.4)
РЕФЕРАТ | ||||
Атлас переломов | лодыжек | содержит 145 фотографий, | фоторентгенограмм | |
и пояснения к ним. | ||||
Авторы приводят данные анатомического строения нижнего | конца костей голе- | |||
ни и | голеностопного | сустава, | некоторые биомеханические особенности голеностоп- | |
ного | сустава, клиническую и | рентгенологическую диагностику | переломов лодыжек | |
и нижнего конца костей голени. Иллюстрирован механизм возникновения различных типов переломов в области голеностопного сустава и приведены способы лечения их.
Авторы подробно останавливаются на диагностике переломов лодыжек, осложненных смещением стопы, которые нередко представляют трудности с точки зрения распознавания, оценки тяжести повреждения и лечения. Неправильно проведенное лечение таких повреждений нередко приводит к несращению или к неправильному сращению отломков, что обусловливает возникновение деформаций голеностопного сустава, нарушение статики и выраженный болевой синдром, являющиеся нередко причиной инвалидности.
Авторы подробно иллюстрируют этапы репозиции «сложных» переломов лоды-
жек и их оперативное лечение. | |||
В | разделе | «Последующее лечение больных» авторы останавливаются | на мето- |
дике | проведения лечебной физкультуры, массажа, механотерапии и физиотерапии. | ||
В | атласе | представлена сводная таблица ориентировочных сроков иммобилиза- | |
ции при различных видах переломов в области голеностопного сустава | и продол | ||
жительности | нетрудоспособности больных. | ||
5-3-6
2-71
Предисловие
Переломы лодыжек и дистального конца берцовых костей встречаются весьма часто и составляют от 20 до 22% по отношению ко всем повреждениям костей скелета.
Многообразие этих переломов не всегда позволяет правильно диагностировать их, просматриваются, казалось бы, «незначительные» повреждения в этой области и лечение нередко проводится неправильно.
Это приводит к возникновению болевого синдрома вследствие нарушения биомеханики голеностопного сустава и деформации его. Особенно часто приводят к тяжелым последствиям так называемые сложные переломо-вывихи в голеностопном суставе с разрывом межберцового синдесмоза, которым хирурги подчас уделяют незаслуженно мало внимания.
При подобных повреждениях вилка голеностопного сустава не всегда восстанавливается полностью, в результате этого нарушается статика и развивается так называемая травматическая вальгусная стопа. Такие больные страдают от постоянных болей, теряют трудоспособность, что вынуждает их соглашаться на сложные оперативные вмешательства. Между тем своевременное распознавание переломов в области голеностопного сустава, ранняя и полная репозиция, хорошая фиксация и правильно проводимое последующее лечение приводят к хорошим анатомическим и функциональным результатам.
В тех случаях, когда не удается восстановить полную конгруэнтность суставных поверхностей консервативными способами, требуется открытая репозиция с применением различных фиксирующих средств для удержания отломков. В травматологических институтах, клиниках и специализированных травматологических отделениях производят такие оперативные вмешательства, и результаты операции бывают вполне удовлетворительными. Однако оперативный способ лечения переломов лодыжек и нижнего суставного конца большеберцовой кости нашел применение еще не во всех травматологических и хирургических отделениях. Нередко наблюдаются больные молодого и среднего возраста с неправильно сросшимися переломами лодыжек, подвывихами стопы, ложными суставами лодыжек, артрозами и т. д. вследствие того, что они выписаны из лечебных учреждений с неустраненными подвывихами или с недостаточно сопоставленными отломками. Между тем оперативная репозиция при этих переломах технически настолько хорошо разработана, что ее вполне могут выполнить хирурги, имеющие травматологическую подготовку.
В классических руководствах по травматологии разделы о лечении переломов лодыжек и маргинальных переломов большеберцовой ко-
сти представлены довольно подробно. Однако наглядность их с точки зрения диагностики, техники консервативного лечения представлена далеко не достаточно. Хирургу, редко занимающемуся этим вопросом, не всегда бывает легко ориентироваться в характере перелома, в выборе способа репозиции, а в необходимых случаях в способе оператив-
ного вмешательства.
В настоящем атласе мы поставили своей целью наглядно представить анатомо-физиологическую особенность голеностопного сустава, механизм повреждения его, виды переломов, диагностику, клинику, а также консервативное и оперативное лечение «свежих» переломов лодыжек и маргинальных переломов болыпеберцовой кости. Мы также считаем весьма полезным для практических врачей включить в атлас небольшой раздел ориентировочных сроков иммобилизации при различных видах переломов в области голеностопного сустава. вопросы последующего лечения после снятия гипсовой повязки и сроки нетрудоспособности для лиц разных профессий.
Мы придерживаемся общепринятой классификации переломов лодыжек, построенной на принципе механизма травмы. Однако при расположении материала мы сочли целесообразным изложить его в порядке возрастающей сложности повреждений. Такое изложение материала, с нашей точки зрения, отвечает задачам атласа, поскольку оно позволяет практическому врачу быстро ориентироваться в характере перелома, смещении отломков и в соответствии с этим правильно оказать квалифицированную помощь больному, а также проводить
дальнейшее лечение.
Все замечания по настоящему атласу мы примем с благодар-
ностью.
А в т о р ы
Анатомическое строение нижнего отдела костей голени
и голеностопного сустава
Нижний отдел костей голени образован эпиметафизом большеберцовой кости с внутренней лодыжкой и малоберцовой костью, которые образуют «вилку», плотно охватывающую тело таранной кости с боков.
Голеностопный сустав образован суставными поверхностями всех этих трех костей. При движениях суставная поверхность таранной кости, имеющая форму блока, перемещается в вилке голени в переднезаднем направлении. При подошвенном сгибании стопа несколько супинируется, а при тыльном – пронируется. Это отклонение стопы от сагиттальной плоскости при движении в передне-заднем направлении обусловлено особенностью анатомического строения блока таранной кости. Скользящая поверхность блока ее имеет некоторый скос, напоминающий небольшую спираль.
Наружная лодыжка (рис. 1) расположена кзади, а внутренняя- кпереди от фронтальной плоскости, так что межлодыжечная ось составляет с последней угол около 50°.
Капсула голеностопного сустава укреплена рядом связок. Боковые
связки | начинаются от | вершин лодыжек и расходятся веером, впле- |
таясь в | надкостницу | нижележащих костей стопы. Особое значение |
имеют связки, укрепляющие дистальное межберцовое сочленение: передняя и задняя (наиболее прочная) межберцовые связки и межкостная мембрана (рис. 2, 3, 4). Эти связки очень прочные и на разрыв выдерживают нагрузку до 450 кг. Вследствие этого нередко при насилии и большом напряжении связок наблюдается не разрыв их, а отрыв фрагментов от костей, к которым они прикрепляются. При этом возникают так называемые отрывные переломы.
Кровоснабжение голеностопного сустава осуществляется из системы большеберцовой и глубокой малоберцовой артерий.
Иннервация голеностопного сустава происходит за счет большеберцового и глубокого малоберцового нервов (рис. 5, 6).
Объем движений в голеностопном суставе в передне-заднем направлении подвержен некоторым индивидуальным колебаниям и возможен в пределах 60-70° (от 75-80 до 135-140°) (рис. 7).
Дистальный конец костей голени, а также таранная кость состоят из губчатой субстанции, покрытой тонким слоем компактного вещества. Направление хода костных балочек соответствует «линиям нагрузки» («напряжения»), которую испытывает голеностопный сустав при вертикальном положении тела. Эти «линии нагрузки» помогают выдерживать значительные механические усилия (рис. 8).
Рис. 1. Соотношение на горизонтальной плоско-
сти фронтальной и межлодыжечной линии голеностопного сустава.
Рис. 2. Связки голеностопного сустава (тыльная поверхность).
1-membrana interossea cruris; 2-lig. malleoli lateralls anterlus; 3-lig. talofibuhre anterius; 4 – lig. calcaneoflbulare; 5 -lig. le (pars tibioicularis).
Рис. 3. Связки голеностопного сустава (задняя поверхность).
1-lig. tibiotalaris posterior; 2-lig. le (pars tibiocalcanearis); 3-jig. calcaneoflbulare; 4-lig. talofibulare posterlus; 5 -lig. malleoli lateralis rosterius.
Рис. 4. Связки области голеностопного сустава (внутренняя поверхность).
1-capsula articulationis talocruralis; ‘2-lig. talotibiale anterius; 3-lig. tibioiculare; 4-lig. calcaneotibiale; 5- lig. talotibiale posterius.
Рис. 5. Сосуды и нервы в области голеностопного сустава (внутренняя поверхность) .
1-a. tibialis posterior; 2-v. tibialis posterior; 3-a. malleolaris posterior lis; 4-n. tibialis.
Рис. 6. Сосуды и нервы области голеностопного сустава (тыльная поверхность) .
1-a. tibialis anterior; 2-a. malleolaris anterior lateralis; 3 – rete malleolare laterale; 4- n. peronaeus profundus; 5-rete mslleolare le.
Рис. 7. Объем движений в голеностопном суставе.
Рис. 8. Расположение костных балочек на
фронтальном распиле костей, составляющих голеностопный сустав.
Источник
Причины: непрямая травма при подвертывании стопы кнаружи или кнутри с одновременной внезапной нагрузкой по оси конечности (чаще собственным весом тела пострадавшего). Прямой механизм травмы встречается значительно реже и наблюдается при ударе движущимся транспортом, при спортивных играх или при падении на ногу тяжелых предметов.
По механизму возникновения переломы лодыжек делятся на пронационные (абдукционные) и супинационные (аддукци-онные) (рис. 133).
Признаки. Пронационный перелом характеризуется значительным увеличением окружности голеностопного сустава.
Стопа принимает характерное положение пронации с отклонением кнаружи от оси ^голени. Пальпаторно определяется болезненность в области медиальной лодыжки и малоберцовой кости. Нередко при этом прощупываются острые края костных отломков и характерная крепитация.
При двухлодыжечных супинационных переломах наряду с припухлостью в области голеностопного сустава отмечается отчетливая болезненность при легком надавливании на уровне латеральной, медиальной лодыжки, иногда прощупываются неровные края в области перелома. Окончательный диагноз ставят после рентгенографии области голеностопного сустава в двух проекциях. При переднезадней рентгенографии важным условием, помогающим выявлению всех повреждений в суставе при пронационном переломе, является укладка голени с внутренней ротацией стопы на 20°.

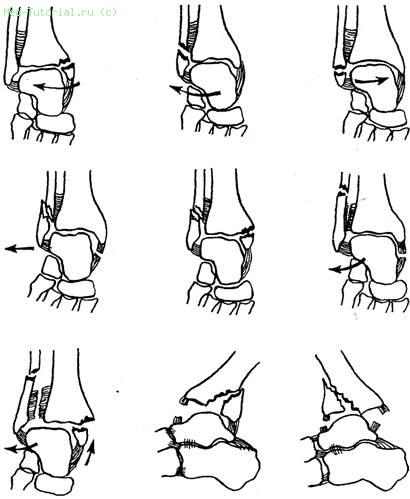

133. Варианты переломов лодыжек .

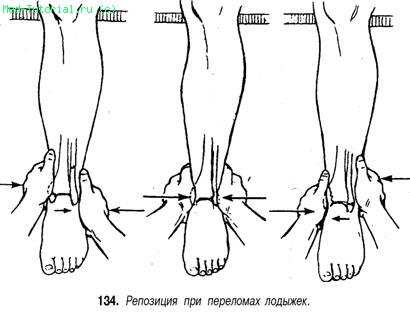

Лечение. Основной метод лечения переломов лодыжек – консервативный. После обезболивания области переломов новокаином производят одномоментную ручную репозицию и иммобилизацию циркулярной гипсовой повязкой до середины бедра. Для последующей ходьбы с опорой на ногу к повязке пригипсовывается «каблучок». Через 4 нед с момента перелома повязку укорачивают ниже колена.
Полное вправление отломков и устранение диастаза в области межберцового синдесмоза (расширения «вилки») являются обязательным условием для восстановления функции голеностопного сустава и предупреждения посттравматического деформирующего артроза. Для репозиции больного укладывают на спину, ногу сгибают в коленном суставе. Ассистент создает противовытяжение за бедро, а хирург захватывает одной рукой пятку, а другой -тыл стопы и осуществляет медленную, но сильную тягу голени по оси. Не прекращая тяги, пятке и таранной кости придают положение супинации и всю стопу смещают кнутри, тем самым устраняют наружный подвывих стопы. Супинированная таранная кость приближает к месту перелома сломанную и сместившуюся медиальную лодыжку. При наличии отрыва и смещения заднего отдела суставного края большеберцовой кости стопе придают положение разгибания, а при переломе переднего отдела большеберцовой кости – сгибания. Эти приемы путем натяжения связок и капсулы сустава способствуют репозиции сместившихся отломков. Дополнительно производят давление на область сломанных фрагментов. В заключение производят сдавливание обеих костей голени на уровне голеностопного сустава во фронтальной плоскости для устранения диастаза в межберцовом синдесмозе и восстановления «вилки» голеностопного сустава (рис. 134). Достигнутое положение фиксируют гипсовой повязкой: вначале накладывают боковые гипсовые лонгеты и закрепляют их циркулярными ходами мягкого бинта, после рентгенологического контроля накладывают циркулярную гипсовую повязку от кончиков пальцев до середины бедра, придавая голени сгибание в коленном суставе на 5-10° и фиксируя стопу под углом 90-95°. Длительность иммобилизации – 8 – 1 0 нед, через 7-10 дней после наложения повязки обязательно назначают контрольную рентгенографию. Если репозиция не удается или наступает вторичное смещение под гипсовой повязкой, то рекомендуется оперативное лечение в возможно ранние сроки.
Наиболее частыми причинами безуспешности закрытой репозиции являются неустранение диастаза в межберцовом синдесмозе, недостаточная репозиция медиальной лодыжки и неустранение смещения заднего или переднего суставных фрагментов болыпеберцовой кости.

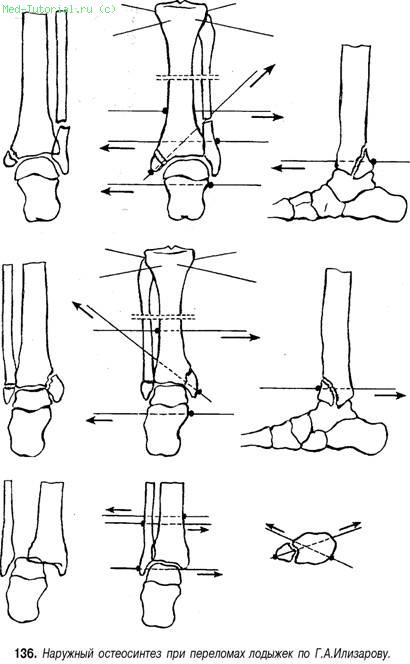

Остеосинтез лодыжек осуществляют стержнем, спицами, винтом и другими конструкциями (рис. 1 3 5), конечность фиксируют U-образной гипсовой лонгетой на 10-12 дней. После снятия швов накладывают циркулярную гипсовую повязку до верхней трети голени на срок до 8 нед. Показаниями к наружному остеосинтезу аппаратом Илизарова являются множественные переломы дистальных отделов берцовых костей, сочетание переломов лодыжек с диафизарными переломами большеберцовой кости, переломовывихи (подвывихи) голеностопного сустава, особенно несвежие и застарелые, открытые переломы с дефектами мягких тканей (рис. 136).
Независимо от способов фиксации отломков после снятия гипсовой повязки назначают восстановительное лечение с проведением механотерапии, массажа, суховоздушных ванн, озокеритовых и грязевых аппликаций. Для ходьбы рекомендуют ношение ортопедических стелек-супинаторов в течение года. Сроки нетрудоспособности составляют от 3 до 4 мес, а при несвоевременном и неполном устранении смещения отломков и расширения «вилки» голеностопного сустава они могут значительно увеличиваться, особенно у лиц физического труда.
135. Варианты остеосинтеза при переломах лодыжек .
Источник
Перелом лодыжки – самое частое повреждение костей, именно с этой проблемой встречаются травматологи в 20% случаев от всех повреждений скелета. Пик таких перелом приходится на зимний период.
Частые случаи переломов именно лодыжки связаны с ее анатомической особенностью, наибольшей весовой нагрузке на эту часть ноги.
Анатомия голеностопного сустава
Голеностопный сустав состоит из 3-х взаимосвязанных костей – малоберцовой, большеберцовой и таранной.
Большеберцовая кость – основная в голеностопном суставе, образует медиальную, или внутреннюю, лодыжку. Малоберцовая кость – образует латеральную или наружную лодыжку; она меньшего размера и расположена параллельно большеберцовой.
Лодыжки – это окончания малоберцовой и большеберцовой костей в виде костных выступов с наружной и внутренней стороны голеностопного сустава. Эти кости формируют вилку, которая охватывает с трех сторон таранную кость. Суставная капсула представляет собой плотную мембрану с синовиальной жидкостью внутри, которая обеспечивает безупречное скольжение костей относительно друг друга.
Анатомия голеностопного сустава
Правильную работу голеностопного сустава обеспечивает целый комплекс связок, удерживая костные структуры в нужном анатомическом положении. Это дельтовидная, пяточно-малоберцовая, задняя и передняя таранно-малоберцовые связки, а также связки капсулы. Кроме того, малоберцовая и большеберцовая кости фиксированы между собой мощными связками – межберцовым синдесмозом.
Связки голеностопного сустава
Виды повреждений
Травмы голеностопного сустава возникают при нагрузке, превышающей предел прочности составляющих его структур – связок и костей.
Переломы лодыжек в основном возникают при непрямом механизме травмы: подвертывание стопы с одномоментной внезапной нагрузкой на ось конечности. Прямой механизм встречается реже: удар транспортным средством, спортивные игры, падение на ногу тяжелого предмета.
Основные механизмы травм
В зависимости от механизма травмы, выделяют:
- пронационные переломы, которые возникают при сильном повороте стопы кнаружи с отведением ее вниз. При таком виде перелома происходит сильное натяжение дельтовидной связки. Ввиду того, что связка очень крепкая и сама не рвется, она может оторвать верхушку лодыжки или всю внутреннюю лодыжку. Таранная кость под тяжестью тела упирается в наружную лодыжку и может сломать ее на уровне голеностопного сустава, либо выше. Одновременно может разорваться или оторваться вместе с костной пластиной межберцовая связка. Иногда таранная кость подвертывается боком и внедряется между берцовыми костями, разрывая межберцовые связки и повреждая межкостную перепонку нижней половины голени;
Пронационное повреждение голеностопного сустава
- супинационные переломы происходят при подворачивании кнутри стопы с сильным поворотом ее вверх. При этом виде перелома пяточно-малоберцовая связка натягивается до возможного разрыва. Также может произойти надлом наружной лодыжки на уровне голеностопного сустава или отрыв ее верхушки. Таранная кость, упираясь в наружную лодыжку, отламывает внутреннюю лодыжку вместе с нижне-внутренней частью большеберцовой кости. При продолжающемся воздействии происходит вывих стопы кнутри, а голень при этом смещается кнаружи;
Супинационное повреждение голеностопного сустава
Наиболее распространенной классификацией переломов лодыжек среди травматологов является разделение данных повреждений в зависимости от уровня повреждения малоберцовой кости относительно межберцовых связок голеностопного сустава. Выделяют подсиндесмозные, чрезсиндесмозные и надсиндесмозные повреждения. Данная классификация помогает выбрать оптимальный вариант лечения пациента и спланировать ход операции.
Классификация переломов голеностопного сустава: А – подсиндесмозные повреждения, В – чрезсиндесмозные, С – надсиндесмозные
Симптомы перелома лодыжек
- Боли в стопе.
Болевые ощущения особенно выражены при ходьбе и часто аналогичны характеру болей при переломах других костей.
- Отек стопы.
В области перелома лодыжек в мягких тканях развивается отек, обусловленный скоплением жидкости и крови в мягких тканях, огружающих сустав. Скопление крови в суставе называется гемартроз. Кровоподтек появляется не сразу, распространяясь к пальцам вдоль края стопы.
- Деформация стопы и голеностопного сустава.
- Невозможность опираться на ногу
Диагностика
Основным методом диагностики является рентгенография. Для уточнения характера перелома может быть использована компьютерная томография. Для обнаружения повреждения связок может быть использован метод УЗИ.
Рентгенография пациента с переломом лодыжек
Лечение
При переломе лодыжки лечение может быть консервативным и оперативным.
Консервативному лечению (без операции) подлежат переломы без смещения, стабильные переломы и изолированные переломы наружной лодыжки без повреждения дельтовидной связки. Также те случаи, когда пациент или конечность пациента не подлежат никаким оперативным вмешательствам.
Консервативные методы лечения включают в себя наложение закрытой репозиции с дальнейшим наложением гипсовой повязки. Лечение проводится на протяжении 3-6 недель. В дальнейшем назначается лечебная гимнастика, массаж, различный комплекс физиотерапевтических процедур, специальная обувь и ортопедические стельки.
Фиксирующая повязка при переломе лодыжек
Когда имеются повреждения, которые в значительной степени нарушают анатомию голеностопного сустава, возникают показания для операции. Для того, чтобы восстановить структуры сустава выполняется остеосинтез (соединение костных отломков при помощи фиксирующих конструкций, которые обеспечивают неподвижность костных фрагментов). Это необходимо для исключения развития посттравматического артроза в голеностопном суставе. После операции дополнительное ношение гипсовой повязки, как правило, не требуется.
Рентгенограммы пациента с переломом лодыжек до и после оперативного лечения
